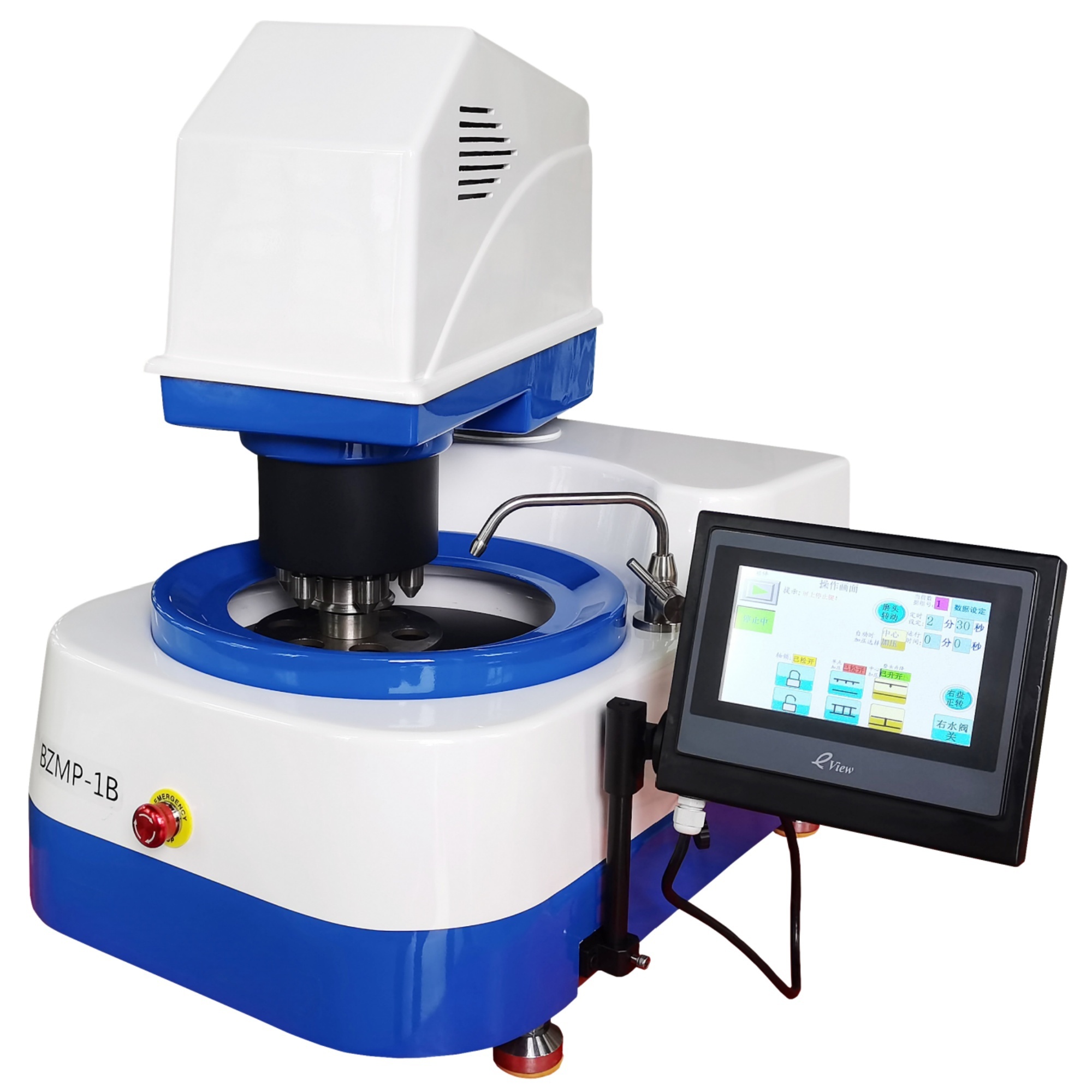

BZMP-1B型自动金相试样磨抛机
一、概述
BZMP-1B型自动金相试样磨抛机是采用单片机控制的研磨抛光设备，机身采用ABS材料一体成形，外形新颖美观，防腐蚀、经久耐用；采用高清LCD触摸屏操控和显示，操作简便，清晰直观。牢固的铸浇支撑底盘设计确保了精密的回转平衡度；磨盘无级调速，可切换旋转方向；磨头加压支持中心压力和单点气动两种模式，采用进口比例阀，压力稳定。电机为伺服电机，使用寿命长且噪音低，强大的电机扭力带来强大的动力，具备高效的研磨抛光体验；主轴防漏设计，确保了几乎不会损坏的轴承；配备冷却水管，可调整旋转方向进行湿磨；磨盘采用大规格浇制铝盘独特的磁性设计，支持快速换盘，磨抛盘和垫盘表面经特氟龙处理，无砂纸抛光布黏连残留；磨头采用电动锁紧装置，具备定时功能，方便快捷。
试样件安装后点击启动按钮自动出水后磨盘开始运转，磨抛工作结束后自动停水。本机研磨系统可有效代替手工磨抛各道工序，试样夹持数量6个，大大节省劳动力，提高磨抛质量和制样效率，是自动金相制样设备理想之选。
特点：
- 整机采用高清 LCD触摸屏操控和显示，操作简便，清晰直观
- 中心压力、单点压力两种运行模式，可根据具体情况选择最合适的方式
- 自动研磨系统，可定时定速，水系统自动启闭功能，有效代替手工磨抛
- 独特磨盘自适应设计，使得试样与磨盘完美贴合修正，有效解决多面现象，保障研磨表面一致
- 磨头电磁锁自动落锁功能，安全便捷
- 磁性盘设计，支持快速换盘，垫盘喷涂特氟龙，更换砂纸抛布无残留

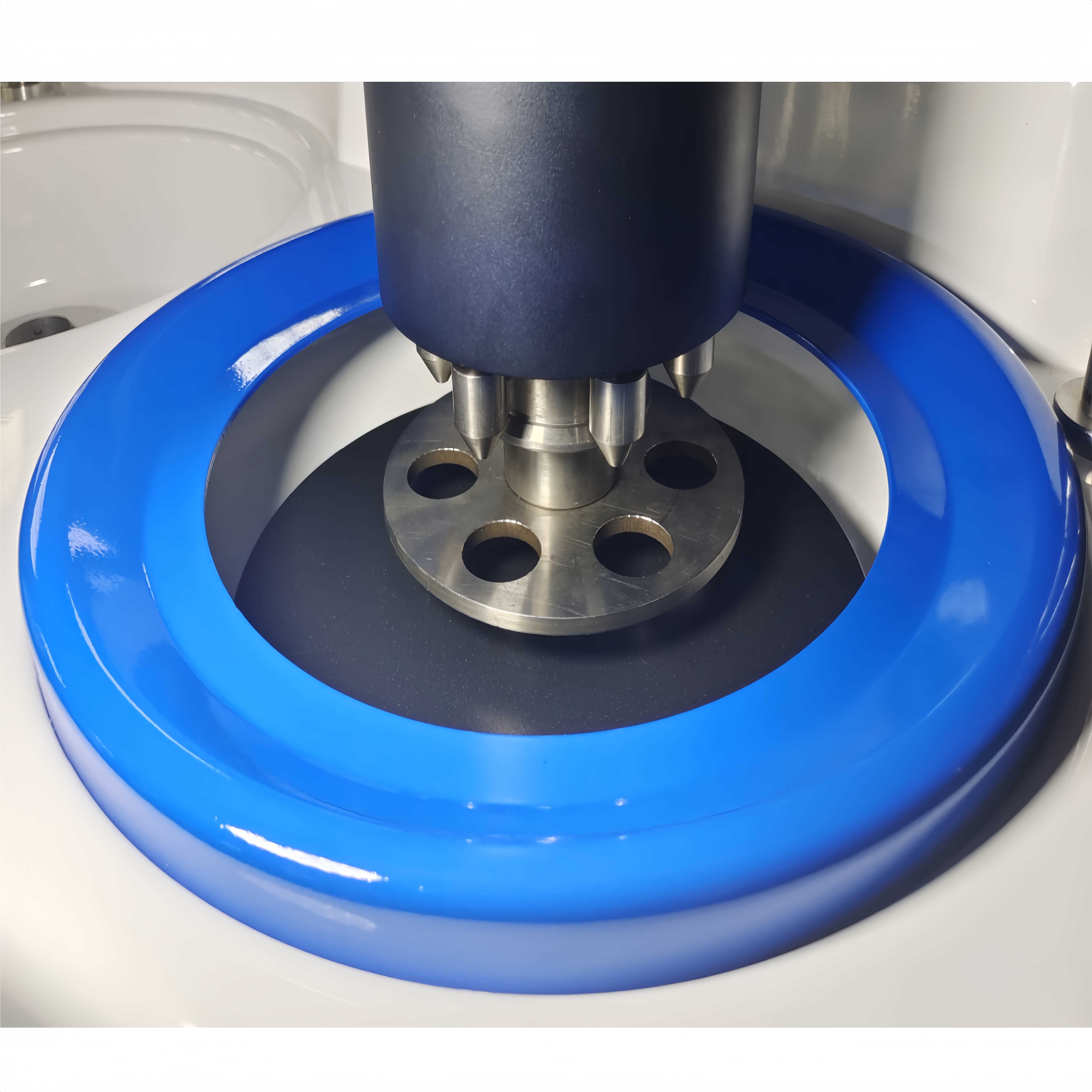

- 样品固定盘可快速装卸转换并灵活更换不同口径夹盘，可拆卸易于清洗
- 伺服电机，使用寿命长，超静音体验
- 压盘半转设计，配合内侧照明系统，方便取放试样
- 可存储十多种磨抛程序，针对不同试样，设置不同的参数
二、技术参数
|
型号 |
BZMP-1B |
|
磨拋盘直径 |
254mm |
|
砂纸直径 |
250mm |
|
磨盘转速 |
无级调速 100~1000r/min |
|
磨盘转向 |
顺时针或逆时针 |
|
磨盘电机 |
伺服电机，220V, 1.5KW |
|
磨头电机 |
步进电机，200W |
|
磨头转速 |
无级调速20~150r/min |
|
定时可调时间 |
0~99min |
|
试样夹持数量 |
6个 |
|
试样夹持规格 |
φ25mm，φ30mm，φ40mm任一规格(可定制) |
|
加压方式 |
单点气动加压或中心气动加压 |
|
单点加压压力 |
0~50N |
|
中心加压压力 |
0~160N |
|
显示及操作 |
7寸高清LCD触摸屏，磨头自动锁紧功能，自动出水功能 |
|
输入电源 |
单相 220V, 50Hz, 8A |
|
外形尺寸 |
720×700×670mm |
|
净重 |
92kg |
三、装箱单
|
名称 |
规格 |
数量 |
|
主机 |
|
1台 |
|
自动磨头 |
|
1个(已装上) |
|
磨拋盘 |
φ254mm |
1个(已装上) |
|
磁性盘 |
φ250mm |
1片(已装上) |
|
试样夹盘(单点加压) |
φ25mm，φ30mm，φ40mm任一规格(可定制) |
1个(已装上) |
|
试样夹盘(中心加压) |
φ25mm，φ30mm，φ40mm任一规格(可定制) |
1个 |
|
垫盘 |
φ250mm |
4片 |
|
背胶砂纸 |
φ250mm |
6张 |
|
背胶抛光布 |
φ250mm |
2张 |
|
进水管 |
洗衣机进水管 |
1根 |
|
出水管 |
φ32mm |
1根 |
|
进水过滤网 |
|
1个(已装上) |
|
气管 |
φ6mm |
1根 |
|
空气过滤器 |
|
1个 |
|
内六角扳手 |
2mm, 3mm, 5mm |
各1把 |
|
说明书 |
|
1份 |
|
装箱单 |
|
1份 |
|
合格证 |
|
1份 |
|
保修卡 |
|
1份 |
