MOON860熔深测量分析系统

一、焊接熔深测量分析系统简介：

焊接熔深测量分析系统是我公司针对结构钢、不锈钢缝焊质量检验以及铝合金等材料的焊接质量检验需求开发的一套专业焊缝熔深测量分析软件。该系统具备测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外环缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径及孔密度等多项功能。此外，系统还能对焊接气孔、夹渣、裂纹、未焊透、未熔合、咬边等缺陷进行焊缝宏观金相检验。

最终，系统可导出数据并生成详细报表，支持对图像进行叠加文字、标尺线、标记图形等处理操作。该软件兼容WIN10、WIN11主流操作系统，并能根据企业特殊的数据统计需求进行定制，同时提供数据NG判断的定制功能。

近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深度是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。我厂熔深显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如（对接、角接、搭接和T型接等等）产生的熔深进行拍照、编辑、测量、保存、打印。

二.仪器特点

◆焊接熔深显微镜具备清晰的图像质量，超宽的视觉效果,是最佳选择。

◆高性能、高品质，同时又有着很高的性价比。

◆产品长期的质量保证－采用“五防”设计，防尘、防油、防水污染、防霉、防静电，可根据不同用户的使用环境及条件特殊定制。

◆可广泛用于高校和研究所在自然科学方面的培训和教育；医疗机构的日常检查；生物工程和科学研究；工业上装配、测试、以及品质控制，尤其是IT产业的检.

◆它操作方便、直观、检定效率高,它可连接计算机或数码相机 ,它将实物的图像放大后显示在计算机的屏幕上，可以将图片保存，放大，打印。配焊接熔深专用测量软件可以测量各种数据。

三.标准配置

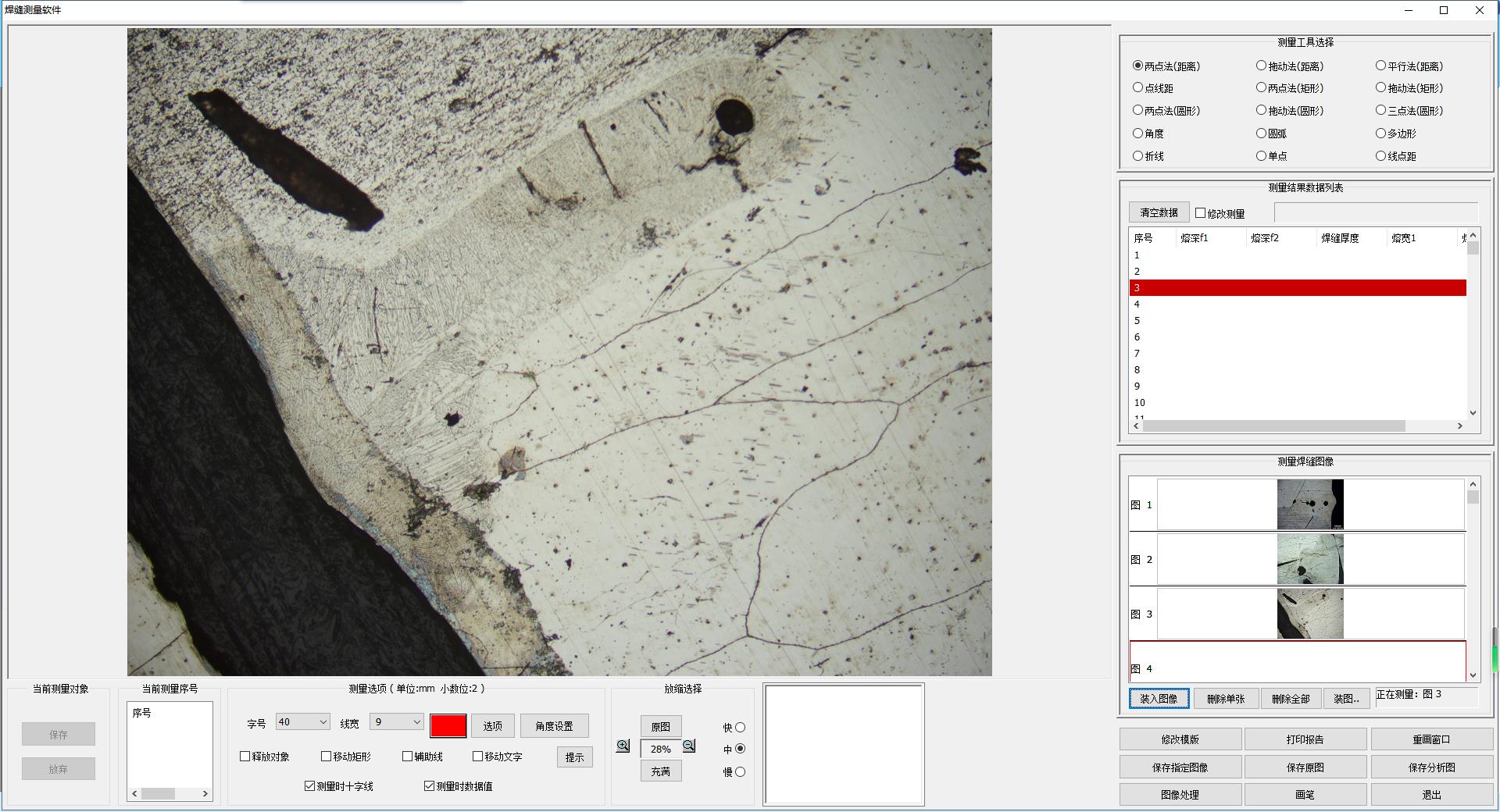

焊缝熔深图像分析软件主要功能：

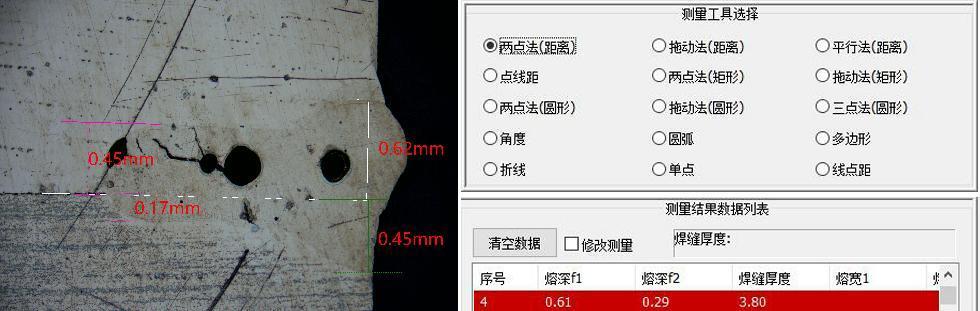

1、焊缝测量功能：提供多种测量工具，满足客户不同测量需求，测量完后数据自动导入。

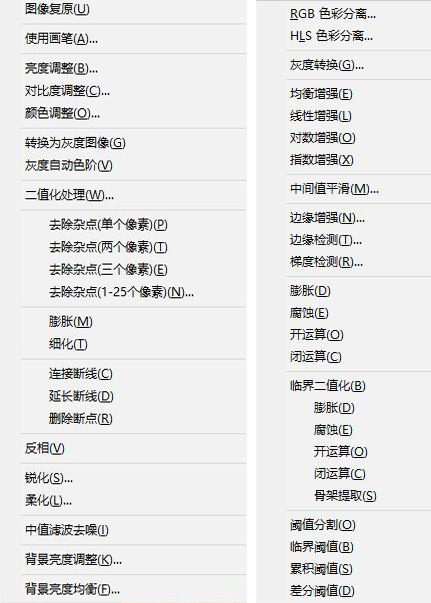

2、图像处理：提供多种图像处理功能，将图像进行处理为满意的效果。

3、几何测量：提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度等多种测量工具。

4、定倍打印：可以打印单幅图像，也可在同一张纸上安排打印多幅图像，并在每幅图上加注比例尺。

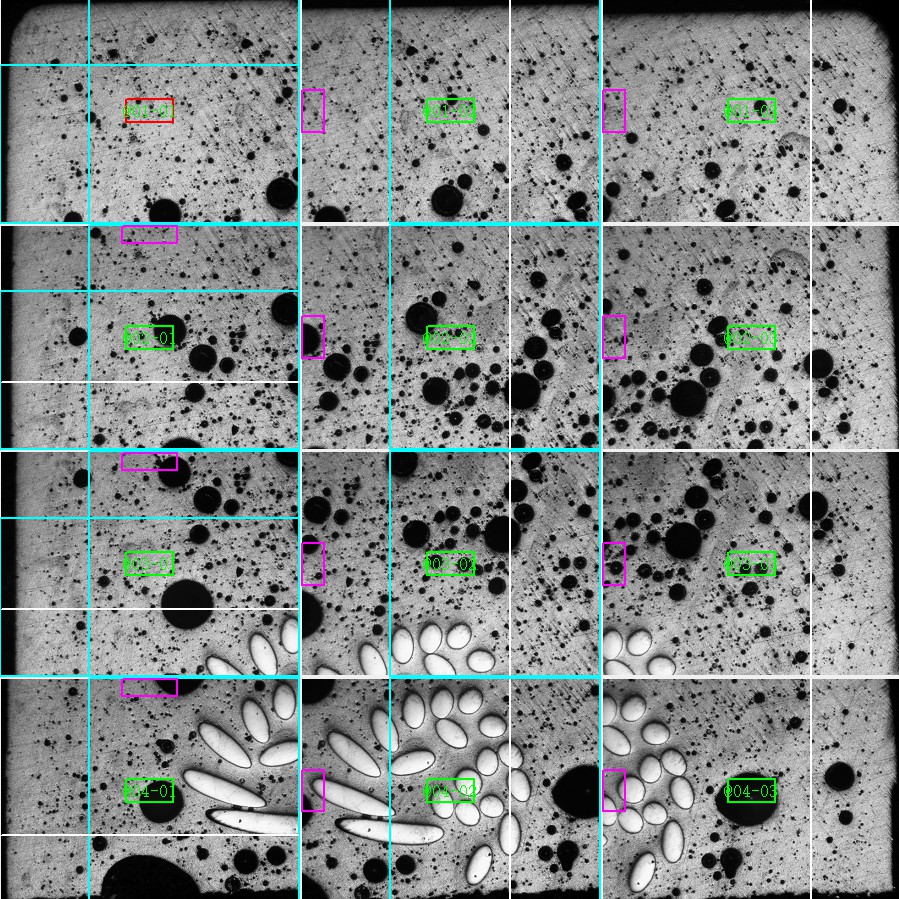

5、图像拼接：可将多张图片自动拼接成一张图片。

6、多试样进行测量，数据完成汇总。

7、自定义测量项目，可修改和添加测试项目。

8、生成图文报告：可根据客户要求定制报告模板
